Einsatz:
• Erstinstallation in Wärmepumpen oder andere Heizungsgeräte
• Trinkwasser-Versorgung
• Heizungs- und Kühl-Systeme
• Solarsysteme
• Vorbereitung von warmem Heizungswasser
• Druckluftinstallation

Medien: Wasser, Trinkwasser, Luft, Glykol <50 % und andere nicht aggressive Fluide

• Antiblockierfunktion: im Falle einer Blockade ändert der Motor die Laufrichtung und versucht hierdurch die Blockade zu lösen
• Schutzklasse II
• Antriebsschutzart IP 44
• Umgebungstemperatur: 0° C bis 55°C
• Umgebungsfeuchtigkeit: 0% bis 80% (nicht kondensierend)

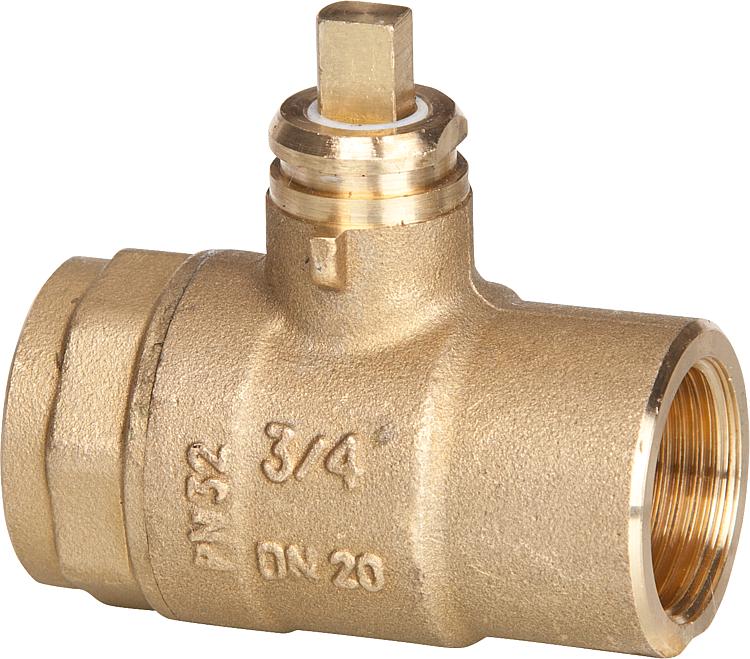

• Körper: Messing
• Nennspannung: 230 VAC/50 Hz
• Stellzeit: 30 s/90°
• Ausgangsdrehmoment: 5 Nm
• Anschluss Kabel: 1 m, 3 x 0,75 mm
• Steuerung: 2-Punkt-Steuerung
• Eingebautes Relaismodul (SPST)
• Handsteuerung mittels Hebel und Knopf

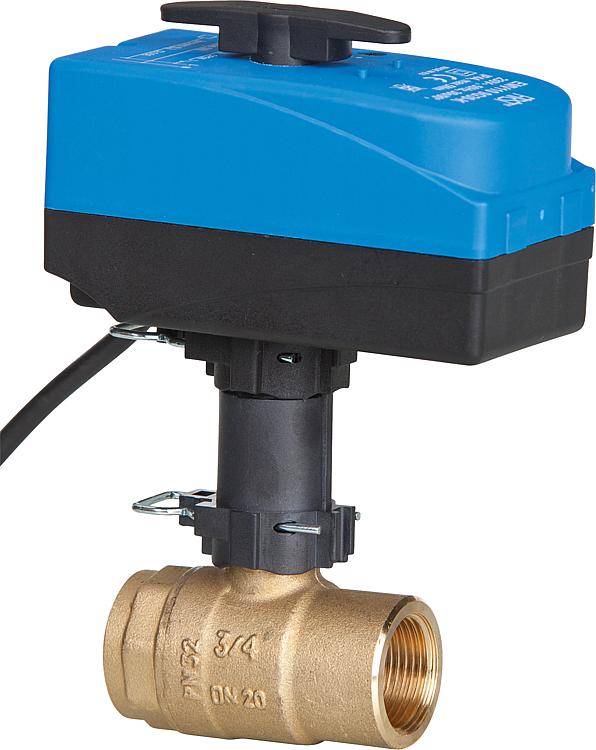

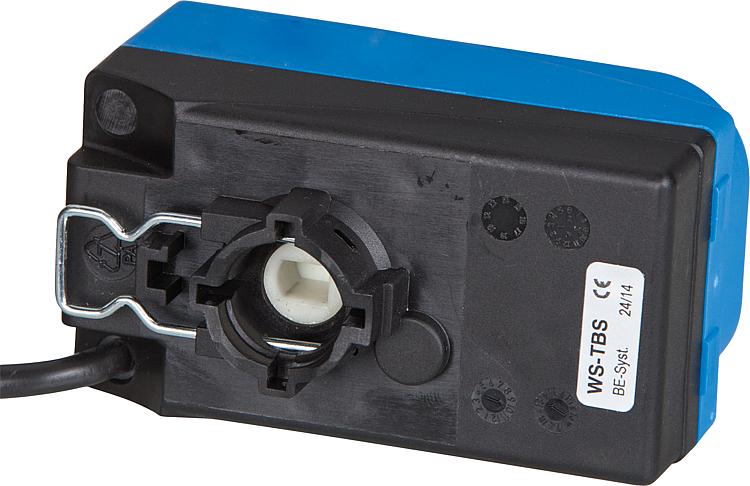

CLIP-SYSTEM
Einfache Montage von Stellantrieb an dem Kugelhahnkörper mit Clip-System. Stellantrieb wird mit einem Klick montiert.

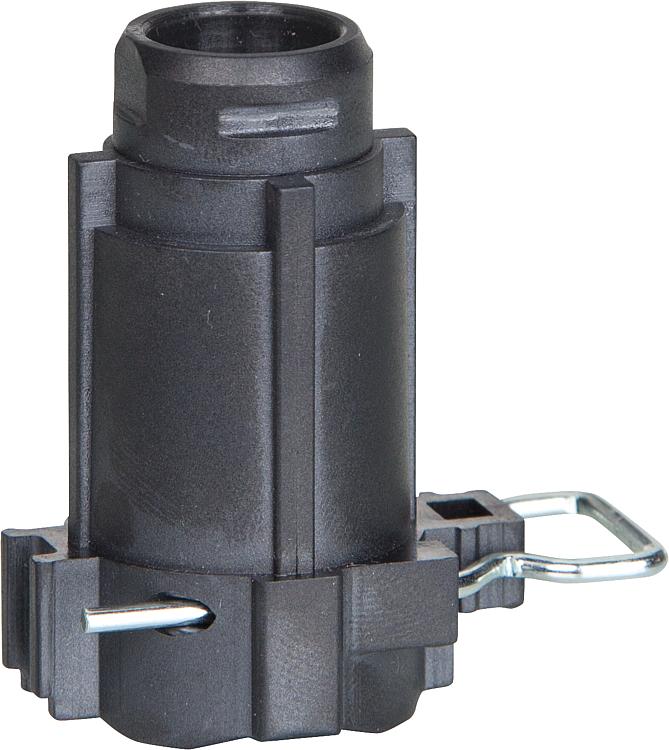

SCA – Adapter für Solar- oder Kühlsysteme
SCA Adapter wirkt als eine thermische Barriere und Schutz für Stellantrieb in Solar- oder Kühlsystemen.
Für Medientemperaturen von min. -15° C bis max. +120° C (kurzfristig bis +160° C).

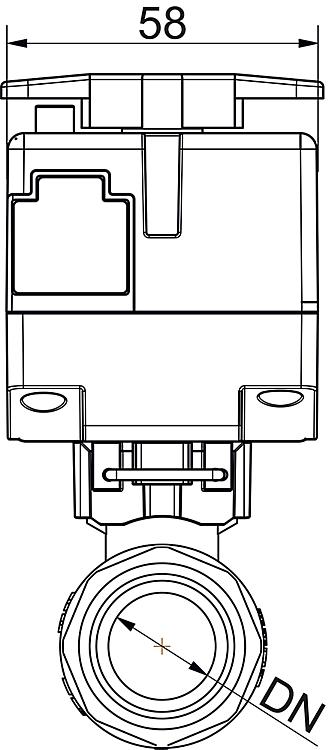

G DN H H1 H2 S ø Kvs kg
3/4“ 20 104 94 40 68 19 9,6 0,76
1“ 25 107 97 43 81 24 11,3 0,96
1 1/4“ 32 113,5 103,5 52 86 32 25 1,25

*B und C in mm, Kvs=m3/h (∆p=1 bar)

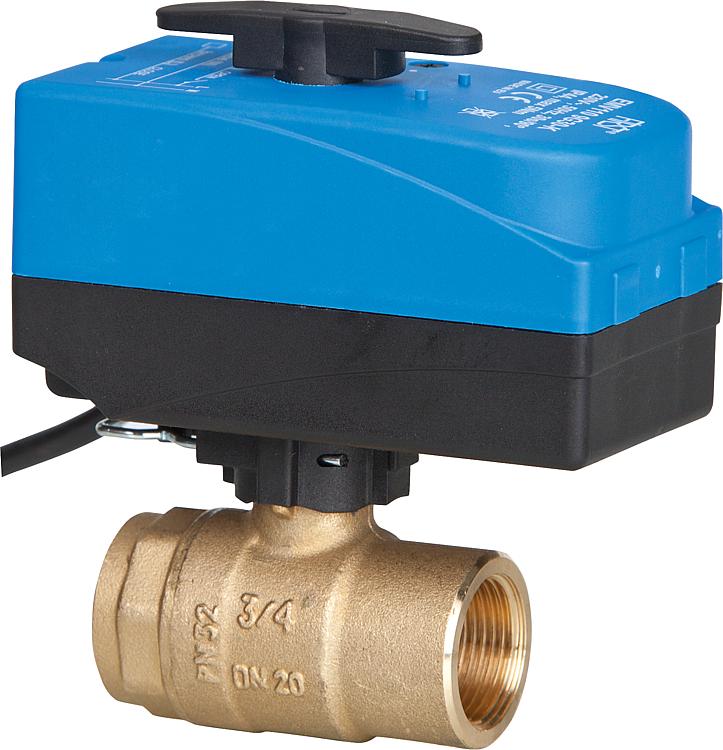

Messing elektromotorische Kugelhähne Serie 220, voller Durchgang, 10 bar



Typ:	DN 15 (1/2")
Marke:	First
Ausführung:	Zweiwege
Werkstoff des Gehäuses:	Messing
Anschlussgröße:	DN 15
Anschlüsse:	Innengewinde
Druckstufe:	PN 10
Max. Mediumtemperatur (Dauerbetrieb) [°C]:	110
Min. Mediumtemperatur (Dauerbetrieb) [°C]:	2
Oberflächenschutz:	unbehandelt
Netzspannung:	230 V AC
Frequenz:	50 Hz
Steuersignal:	Zweipunkt
Mit Endschalter:	-
Handbedienung:	✓
Laufzeit [s]:	30
Schutzart (IP):	IP44
Leistungsaufnahme [W]:	9
Umgebungstemperatur [°C]:	0 - 55



90 860 76
